Septiembre 05-06, Opción A

1. La lente delgada convergente de la figura tiene una focal imagen f’= 40 cm. Calcula la posición y el tamaño de la imagen de cada uno de los dos objetos indicados en la figura, O₁ y O₂, ambos de altura y = 2 cm.
2. Comprueba gráficamente tus resultados, mediante trazados de rayos.

SOLUCIÓN

1. Utilizando la fórmula de las lentes (con todas las distancias en cm) y la del aumento de una lente

En el primer caso

La imagen se forma a 1,2 m a la derecha de la lente, luego será real

La imagen será mayor (4 cm de altura) e invertida

En el segundo caso:

La imagen se forma a 1,2 m a la izquierda de la lente, luego será virtual

La imagen será mayor (8 cm de altura) y derecha

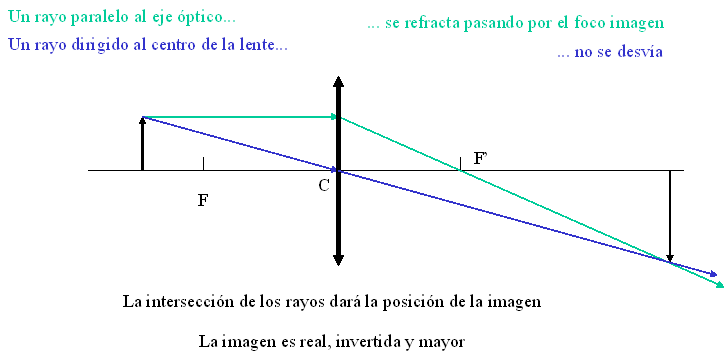

2. En el primer caso

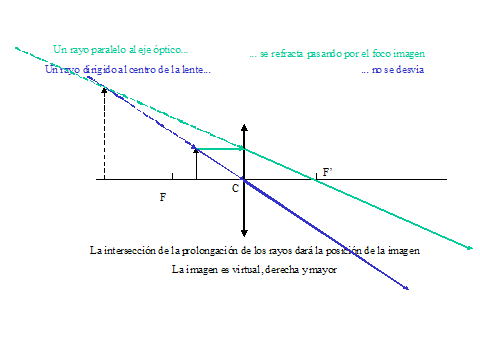

En el segundo caso:
