Junio 97/98, Opción A
Atrás Arriba Siguiente




  1. Calcula las posiciones y tamaños de las imágenes dadas por la lente de la figura de los dos objetos O1 y O2, ambos de altura y = 1 cm.

  2. Comprueba gráficamente tus resultados mediante trazado de rayos.

SOLUCIÓN

  1. Para el primer objeto O1 la distancia ala lente s1 = - 30 cm, por lo que aplicando la ecuación de las lentes delgadas:

Es decir la imagen se forma 60 cm a la derecha de la lente y es real

Para obtener el tamaño utilizamos la expresión del aumento lateral:

Lo que nos dice que la altura de la imagen será de 2 cm (mayor) pero invertida.

Utilizando las mismas expresiones para O2, obtenemos:

Es decir la imagen se forma a 60 cm de la lente pero esta vez a la izquierda y por tanto es virtual

En este caso la imagen tiene 4 cm de altura (todavía mayor) pero está derecha

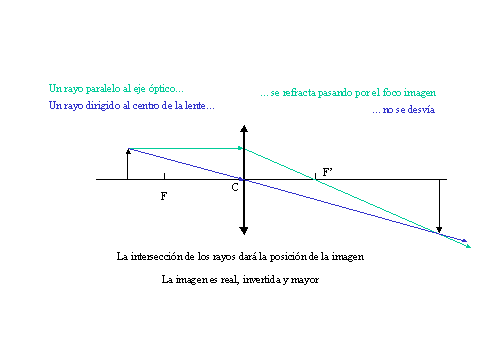

  1. Gráficamente, en el primer caso:

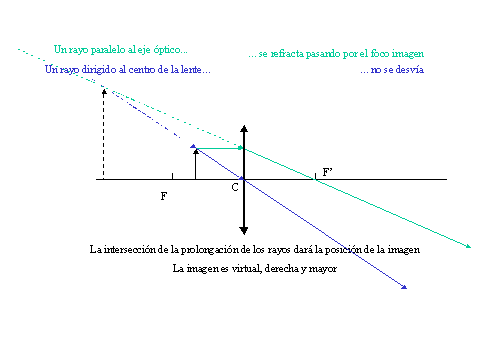

Y en el segundo caso:
