NEUMÁTICA V

NEUMÁTICA V
VÁLVULA ANTIRRETORNO
Esquema	Explicación
	Son aquellas que impiden el paso del aire en un sentido y lo dejan libre en el contrario. Tan pronto como la presión de entrada en el sentido de paso aplica una fuerza superior a la del resorte incorporado, abre el elemento de cierre del asiento de la válvula.

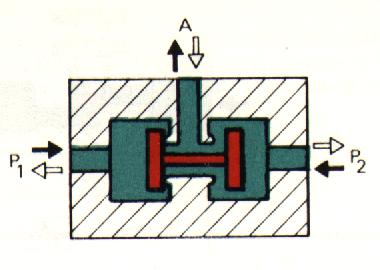

VÁLVULA DE SIMULTANEIDAD
Esquema	Explicación
	Se utiliza para los equipos de enclavamiento y para los equipos de control. Tiene dos entradas P₁ y P₂ y una salida A. La señal de salida sólo está presente si lo están las dos señales de entrada. En el caso de una diferencia en el tiempo de las señales de entrada, pasa a la salida la de presión más baja. Siempre hay una entrada bloqueada.

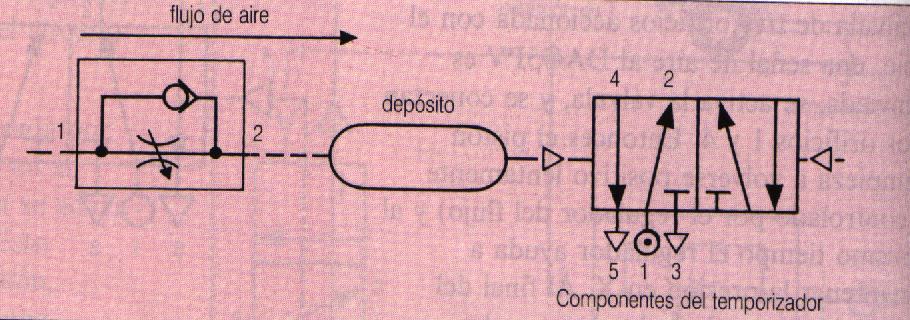

CIRCUITO CON TEMPORIZADOR
Esquema	Explicación
	Un circuito temporizador se puede montar con un depósito de aire, que es sencillamente un contenedor para el aire. Un flujo de aire (controlado por el regulador de flujo) entra en el depósito, "llenándolo" despacio. Cuando la presión del depósito llega a unos 0,2 N/mm², la válvula 5/2 accionada mediante neumática se activa. El tiempo de retraso depende del ajuste del regulador del flujo y del volumen del depósito. En el dibujo puede verse el diagrama del circuito completo de una prensa neumática.
