MECANISMOS DE TRANSMISIÓN LINEAL:
LAS PALANCAS
La palanca es el mecanismo de transmisión lineal más utilizado. Consiste en una barra rígida con un punto de apoyo (P.A). Al aplicar una fuerza en una lado de la palanca, ésta se mueve y transmite la fuerza y el movimiento a otro punto de la misma, con el fin de levantar un peso o realizar un esfuerzo. A la fuerza aplicada se le denomina potencia (P) y al elemento que levantamos resistencia (R).
|
TIPOS DE PALANCAS |

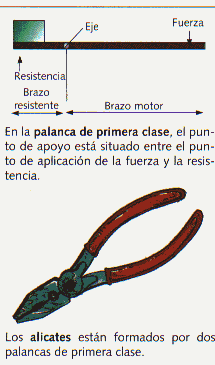

PRIMER GRADO |

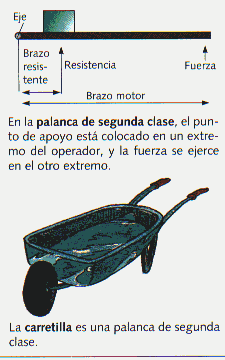

SEGUNDO GRADO |

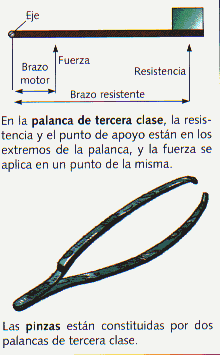

TERCER GRADO |
|
|
|
|
|
|
LEY DE LA PALANCA: |
La resistencia por su brazo es igual a la potencia por el suyo. R ´ l = P ´ L R, resistencia en Newton (N) P, potencia en Newton (N) l, distancia de la resistencia al punto de apoyo (Metros) L, distancia de la potencia al punto de apoyo (Metros) |
||
