EL TRANSISTOR
Descripción

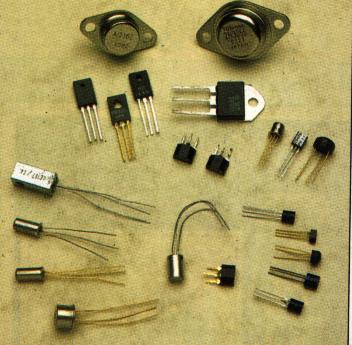

Símbolo y tipos
Es un pequeño amplificador de señales eléctricas. Puede funcionar de tres formas distintas:
En activa: Como amplificador propiamente dicho. Puede dejar pasar más o menos corriente
.En corte
: Cuando por él no pasa corriente o pasa muy poca.En saturación: Cuando por él pasa prácticamente toda la corriente.

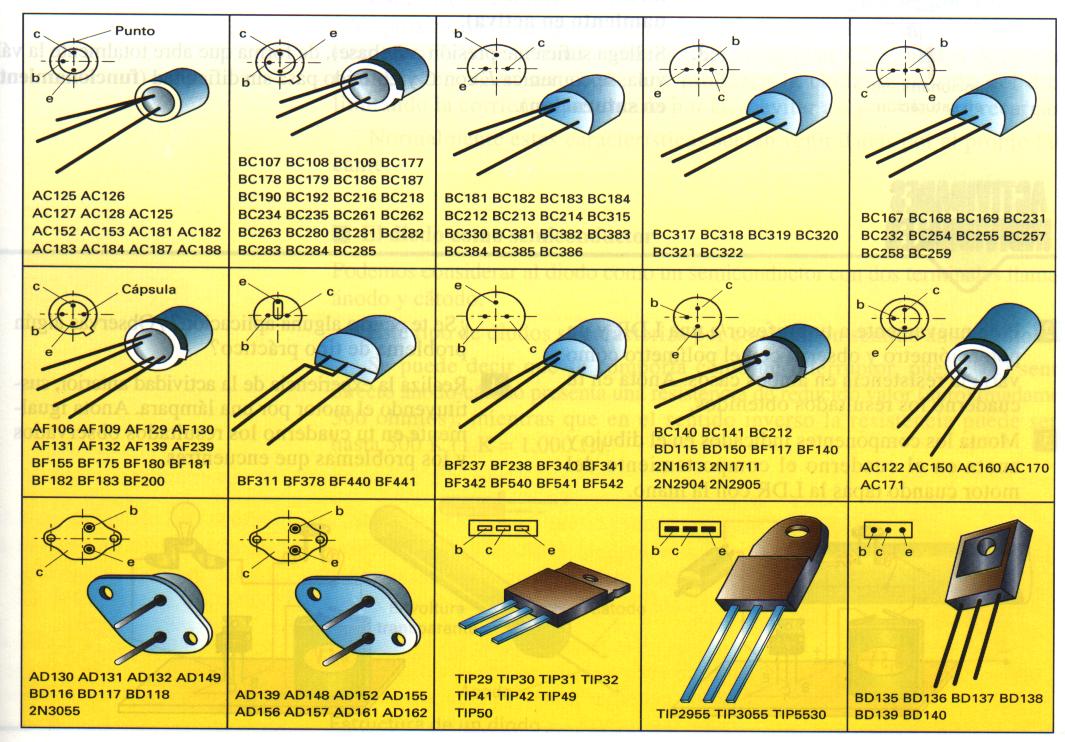

Las patillas del transistor se llaman: emisor, base y colector, y deben colocarse de forma adecuada al tipo de transistor.

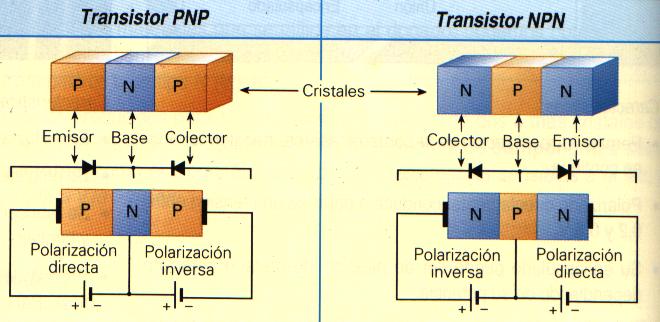

NPN: Se une el positivo al colector y a la base, y el negativo al emisor.
PNP: Se une el negativo al colector y a la base, y el positivo al emisor.

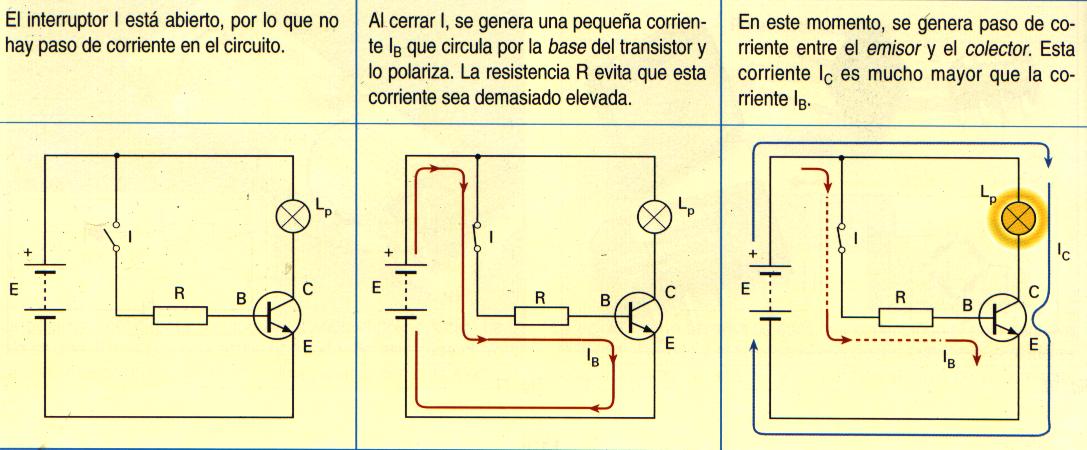

Funcionamiento
Aplicaciones

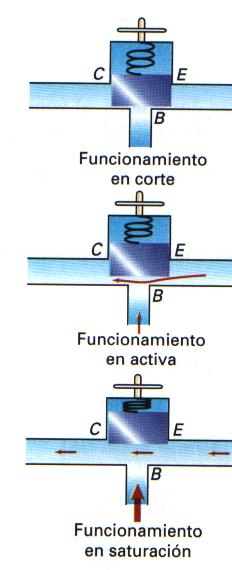

Aplicamos un símil hidráulico. Suponemos una tubería que dispone de una llave de paso B con un muelle de cierre que puede activarse por la presión que actúa sobre ella (en nuestro caso es la base). El agua intentará pasar del emisor E al colector C. Puede ocurrir lo siguiente:
1 – Si no hay presión en B (base) no puede abrir la válvula y no se produce paso del fluido de E a C (funcionamiento en corte).
2 – Si llega algo de presión a B, se abrirá más o menos la válvula y dejará pasar más o menos fluido de E a C (funcionamiento en activa).
3 – Si llega suficiente presión a B, de forma que abre totalmente la válvula, se comunica E con C y el fluido pasa sin dificultad (funcionamiento en saturación).

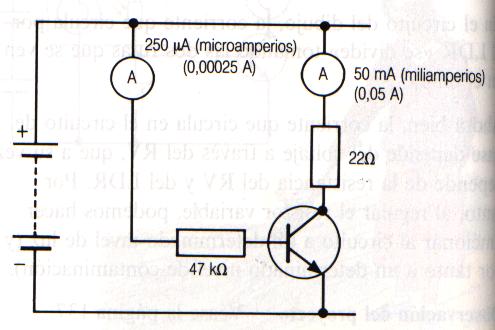

Ganancia de un transistor

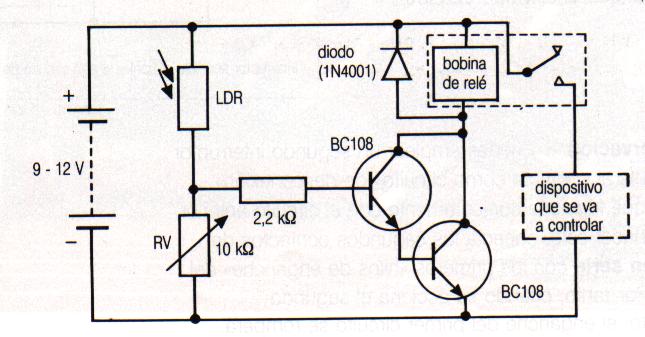

Interruptor accionado por luz.
(montaje Darlington)
