CIRCUITO ÉLECTRICO

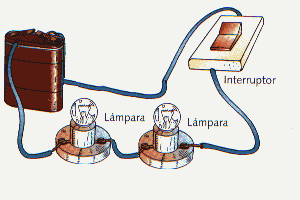

CIRCUITO SERIE
CIRCUITO PARALELO
EJEMPLO
VOLTAJE
(Voltios)
Si tenemos dos elementos conectados y uno de ellos tiene mayor carga negativa, decimos que tiene mayor voltaje o potencial. Los electrones que tiene de más se desplazarán a través de un conductor al elemento de menos potencial hasta que queden equilibrados.
A la diferencia de carga entre ambos potenciales se le conoce con el nombre de Voltaje.
La diferencia de potencial o voltaje total es igual a la suma de las diferencias de potencial que crean todos los elementos del circuito. Esto es debido a que cada elemento está colocado a continuación del otro.
La diferencia de potencial o voltaje es igual en todas las ramas del circuito. Todos los elementos están conectados directamente a los polos del generador.
INTENSIDAD
(Amperios)
La intensidad de corriente se define como la cantidad de carga "q" (en culombios) que pasa por un conductor por unidad de tiempo "t" (en segundos).
La intensidad es la misma en todo el circuito ya que atraviesa todos los elementos.
La intensidad total es igual a la suma de intensidades de cada una de las ramas del circuito.
RESISTENCIA
(Ohmios)
La resistencia eléctrica es la mayor o menor capacidad que tiene un material para permitir el paso de la corriente. Depende de: su resistividad r , su longitud L y de su grosor S.
(W
)
La resistencia equivalente del mismo es igual a la suma algebraica de cada una de las resistencias en serie del circuito.
La resistencia equivalente del mismo es igual a la suma inversa de cada una de las resistencias en paralelo del circuito.
RELACIÓN ENTRE MAGNITUDES: LEY DE OHM
La intensidad de corriente que recorre un circuito es directamente proporcional al voltaje, o diferencia de potencial aplicado. La constante de proporcionalidad es la resistencia del material conductor.
